MP5SD für Alle!

Die MP5SD unterscheidet sich im Aufbau minimal zur standard MP5 bzw. zur zivilen SP5. Hier gehe ich auf die Unterschiede ein und zeige Optionen für Enthusiasten, um eine eigene SP5SD im Schrank zu haben.

10/16/20257 min read

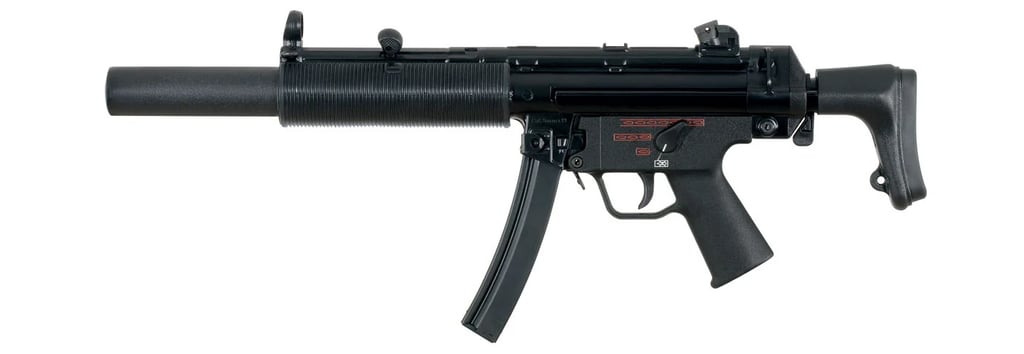

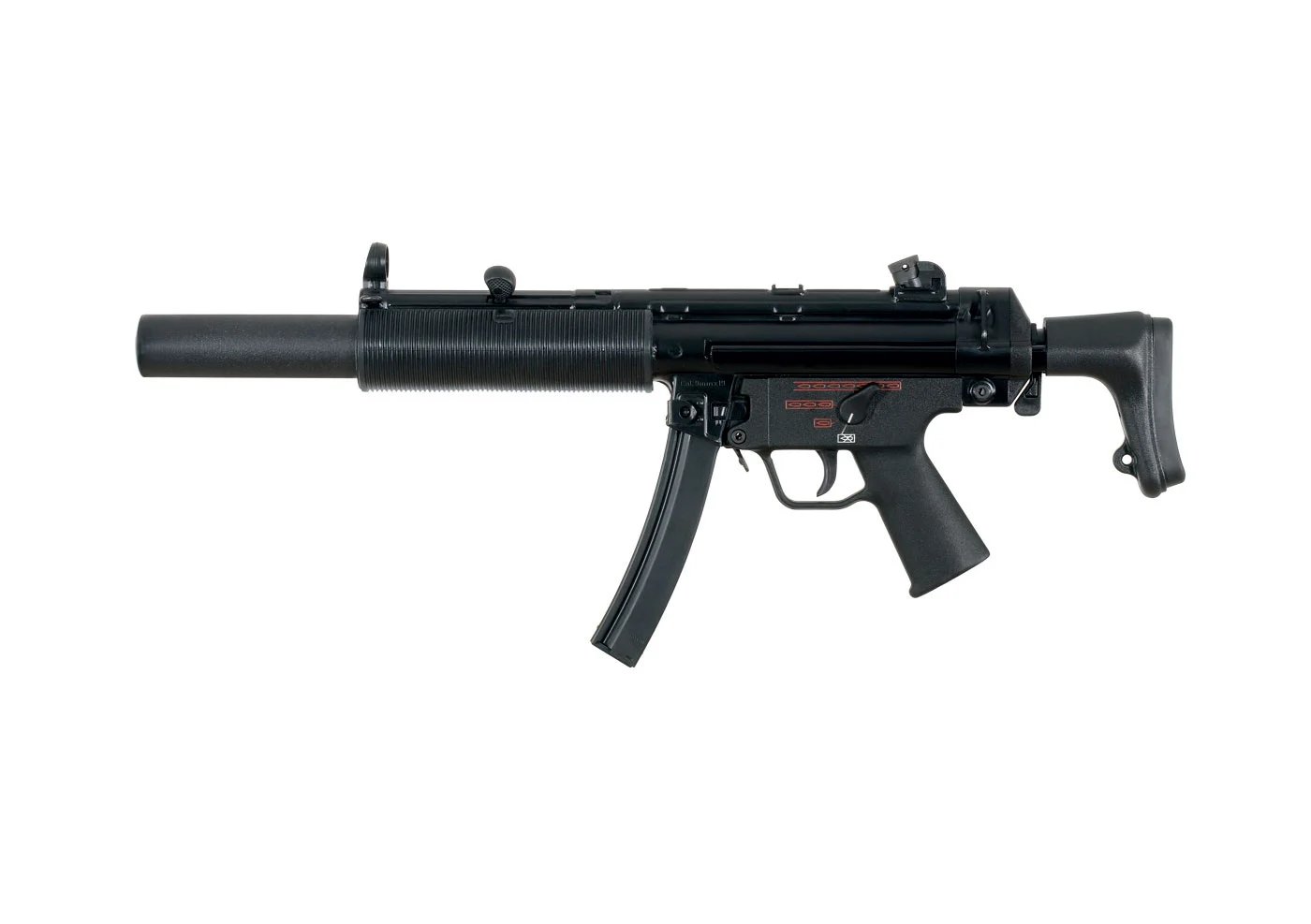

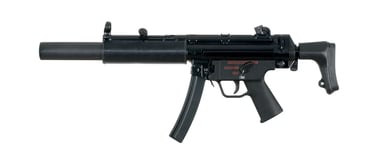

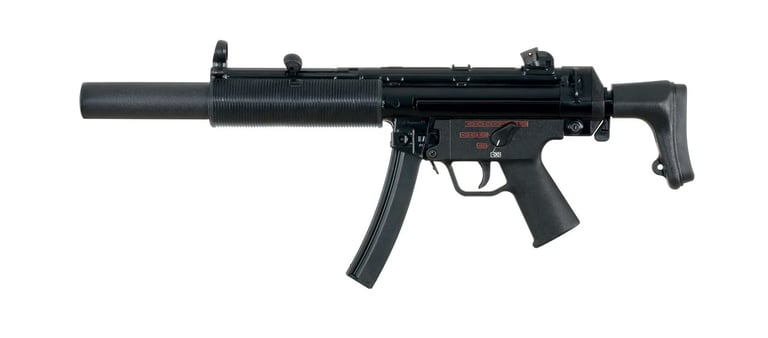

Abbildung 1: Gezeigt ist eine Heckler und Koch MP5SD mit Schubschaft. Charakteristisch sind der Runde Gummihandschutz mit Rillen und der Schalldämpfer, welcher in den Handschutz hineinragt. Quelle: HK-USA.com, 2025, https://hk-usa.com/product/mp5sd/

Die MP5 ist wohl die bekannteste Maschinenpistole: weltweit verbreitet und seit ihrer Einführung 1966 bis heute im Einsatz. Eine wahre Legende — bekannt aus vielen Videospielen — ist eine besondere Form der MP5, die ab Werk schallgedämpfte MP5SD. Diese spezielle Variante ist seit 1974, insbesondere bei diversen Spezialeinheiten, im Einsatz.

Abbildung 2 ist ein beispielhaftes Bild einer gemeinsamen Mission aus dem Jahr 2009 in Afghanistan der Foreign-deployed Advisory (FAST) der Drug Enforcement Administration (DEA) und Kräften des United States Special Operations Command (SOCOM) zu sehen. Letztere sind vermutlich Navy SEALs der Naval Special Warfare Development Group (DEVGRU), erkennbar an den getragenen Uniformen von Crye Precision im Tarnmuster AOR1 (Digital Wüstentarn). Der dritte Navy SEAL von links ist bewaffnet mit einer MP5SD in einer ähnlichen Konfiguration, wie sie im folgenden Abschnitt erläutert wird.

Abbildung 2: Ein Bild einer gemeinsamen Operation von Navy Seals der DEVGRU und FAST Operators der DEA im Jahr 2009 in Afghanistan. Die dritte Person von links ist ein Navy Seal, der eine MP5SD als Bewaffnung trägt. Quelle: Chuck Holton, 2009, https://www.flickr.com/photos/rangerholton/albums/72157622527174566/

Hier zu sehen ist eine Ausführung eines Airsoft Nachbaus einer MP5SD in einer Konfiguration, wie sie bei Navy Seals der DEVGRU in den 2000er Jahren eingesetzt worden sein könnte. Besonders interessant ist die Lösung der Montage einer Picatinny-Schiene an der Unterseite des Handschutzes. Diese Variante ist tatsächlich relativ häufig auf Bildern zu finden. Verwendet wird die Unterseite eines M4A1-Handschutzes von Knights Armament (KAC), befestigt mit Schlauchschellen.

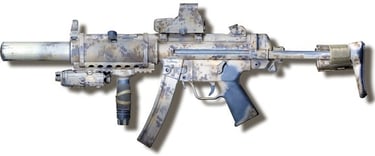

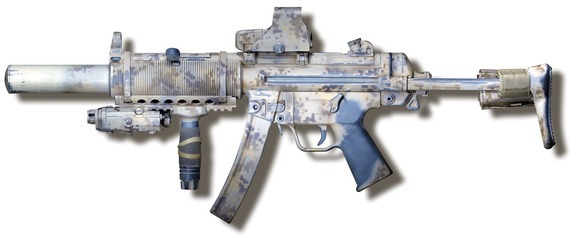

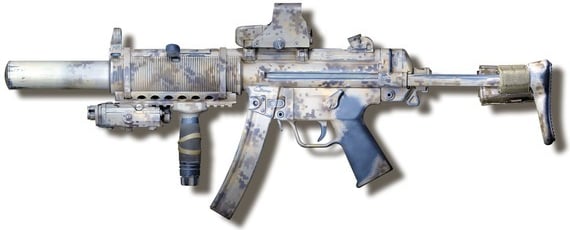

Abbildung 3: Eine Airsoft wie sie von German Gun Works vertrieben wurde. Inspiriert von Bildern der DEVGRU der Navy SEALs in Einsätzen in den 2000er Jahren. Auffällig ist besonders die Lackierung in AOR1, dem Tarnmuster der SEALs in diesem Zeitraum. Quelle: German Gun Works, 2015, https://www.tapatalk.com/groups/onesixforum/mp5sd-devgru-t3860.html

Das Besondere an der MP5SD ist nicht nur, dass sie einen Schalldämpfer hat. Der Anspruch bei der Konstruktion war es, eine superleise Maschinenpistole zu entwickeln, und das mit jeder Munition! Typischerweise wird für eine besonders leise Schussabgabe ein Schalldämpfer in Kombination mit Unterschallmunition verwendet, um den Überschallknall zu verhindern. Da man sich jedoch nicht auf die Verfügbarkeit von spezieller Munition verlassen wollte, hat man sich eine Lösung überlegt, um die Mündungsgeschwindigkeit des Projektils einer normalen Patrone unter Schallgeschwindigkeit zu begrenzen.

Kurz nach der Kammer wurden mehrere Bohrungen um den Lauf angebracht, um einen großen Teil der Treibgase abzuführen und so die Beschleunigung des Projektils zu senken. Die abgeführten Gase werden in eine größere Kammer des Schalldämpfers geleitet, wo sie sich entspannen können. Der Schalldämpfer wird in den Handschutz der MP5SD geschoben und hinter den Entlastungsbohrungen mit letzterem verschraubt.

Der Lauf ragt durch die Entlastungskammer in eine Passung, wo er in den eigentlichen Schalldämpfer mündet. Die Mündungsgase werden durch Aluminium-Geometrien verwirbelt und senken damit die Geschwindigkeit der Gase, was den Schuss dämpft.

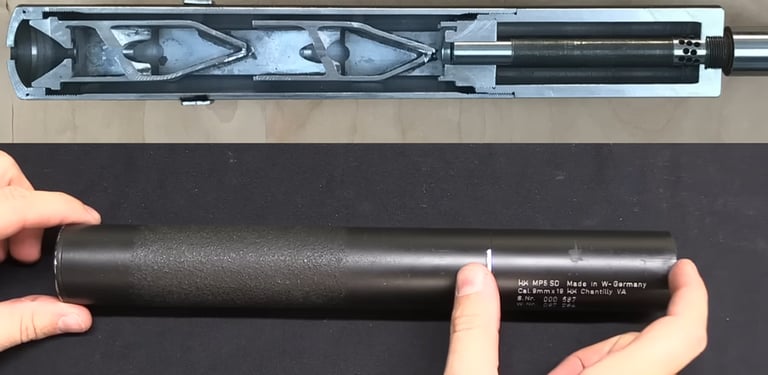

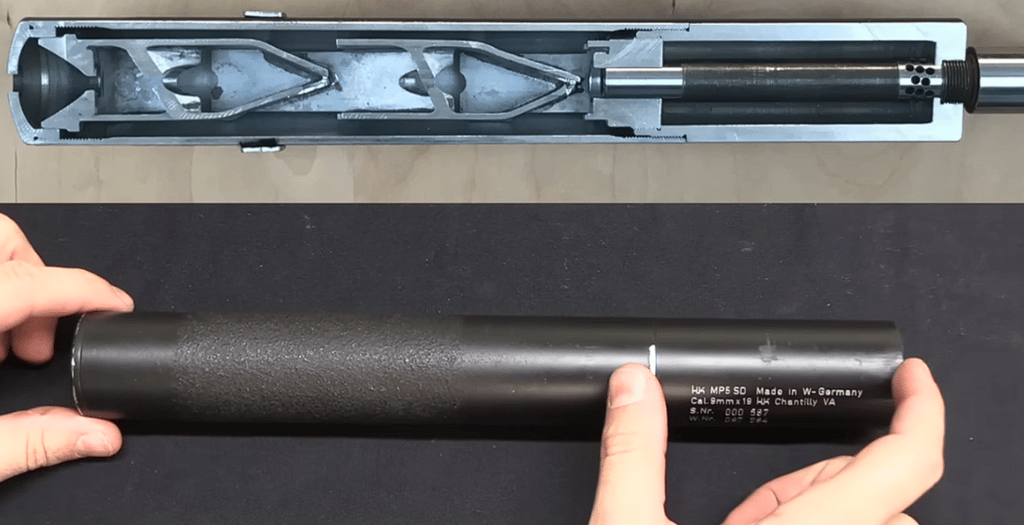

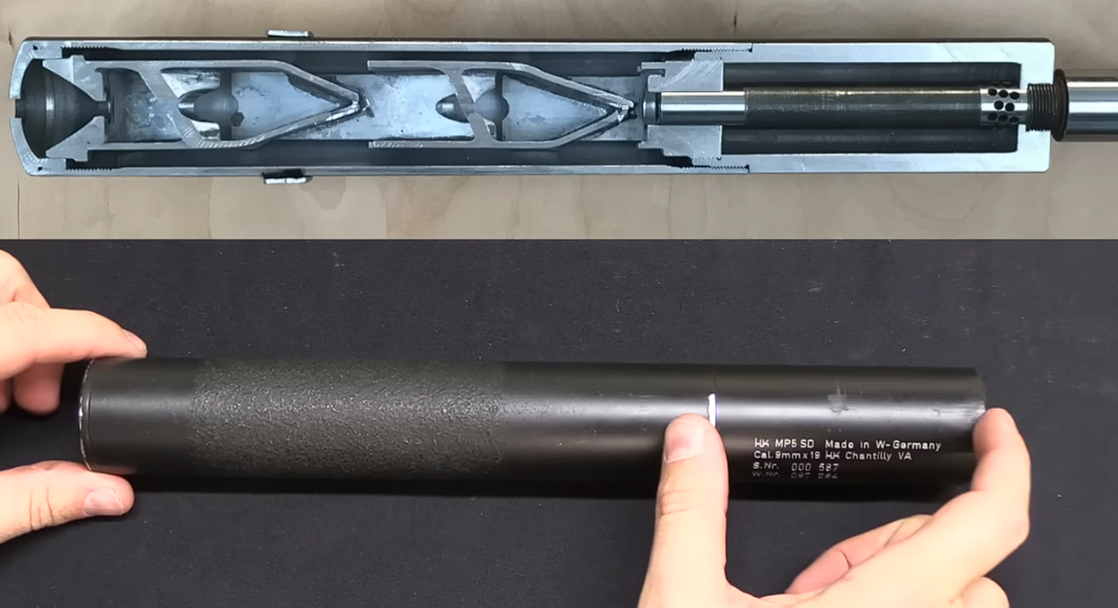

Abbildung 4: Standbild aus dem Video zur MP5SD vom YouTube Kanal "Forgotten Weapons". Oben ist ein Schnittmodell des Schalldämpfers der MP5SD gezeigtl, mit eingeschraubtem Lauf. Schön zu sehen sind die Entlastungsbohrungen direkt am Anfang des Laufs. Unten ist der Schalldämpfer von Außen gezeigt. Quelle: Forgotten Weapons, 2020, https://www.youtube.com/watch?v=snDWL4PvEp8&t=269s

Mit einem einfachen Schalldämpfer aufschrauben ist es also nicht getan, wenn man Lust hat diese Ikone selbst im Schrank zu haben. In den USA gibt es einige Unternehmen, die sich der Sache angenommen haben und Umbauten für zivile Kunden vornehmen. Auch gibt es Bausätze zu kaufen, falls man das Ganze selbst bei einem Büchsenmacher vor Ort machen lassen möchte. Der spezielle Lauf und der Schalldämpfer sind dabei nicht die einzigen Besonderheiten der MP5SD.

Der runde, legendäre Handschutz sitzt nämlich auf einer eigenen Blechbasis, die mit dem Durchladerohr und dem Reciever verschweißt ist und der Lauf schwingt frei. Hier unterscheidet sich die SD von der standard MP5, bei der das Durchladerohr durch eine Klemme mit dem Lauf stabilisiert wird. Auch wird das Korn mit dem Durchladerohr verschweißt und die Riemenöse nach Oben, neben das Korn gesetzt. Nur so ist dafür Platz ohne mit dem Handschutz zu kollidieren.

Unten links ist eine SD ohne Schalldämpfer und Handschutz zu sehen. Zu erkennen sind die Entlastungsbohrungen im Lauf, kurz nach der Kammer. Auf dem anderen Bild ist ein Nachbau einer MP5SD zu sehen, bei der ein Nachbau-Kit in einen standard Reciever eingeschweißt wurde.

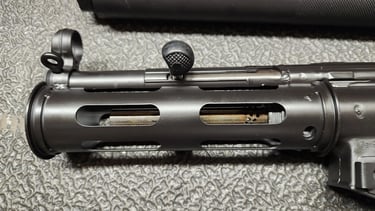

Abbildung 5: Bild eines Nachbaus einer MP5SD mit demontiertem Schalldämpfer und abgenommenem Handschutz. Zu sehen ist der kurze Lauf der Waffe, verglichen mit der Standard MP5 und den Entlastungsbohrungen direkt hinter dem Gewinde für den Schalldämpfer. Quelle: kbinmt, Forum HK-Pro, 2023, https://www.hkpro.com/threads/ap5-for-mp5sd-conversion.549955/.

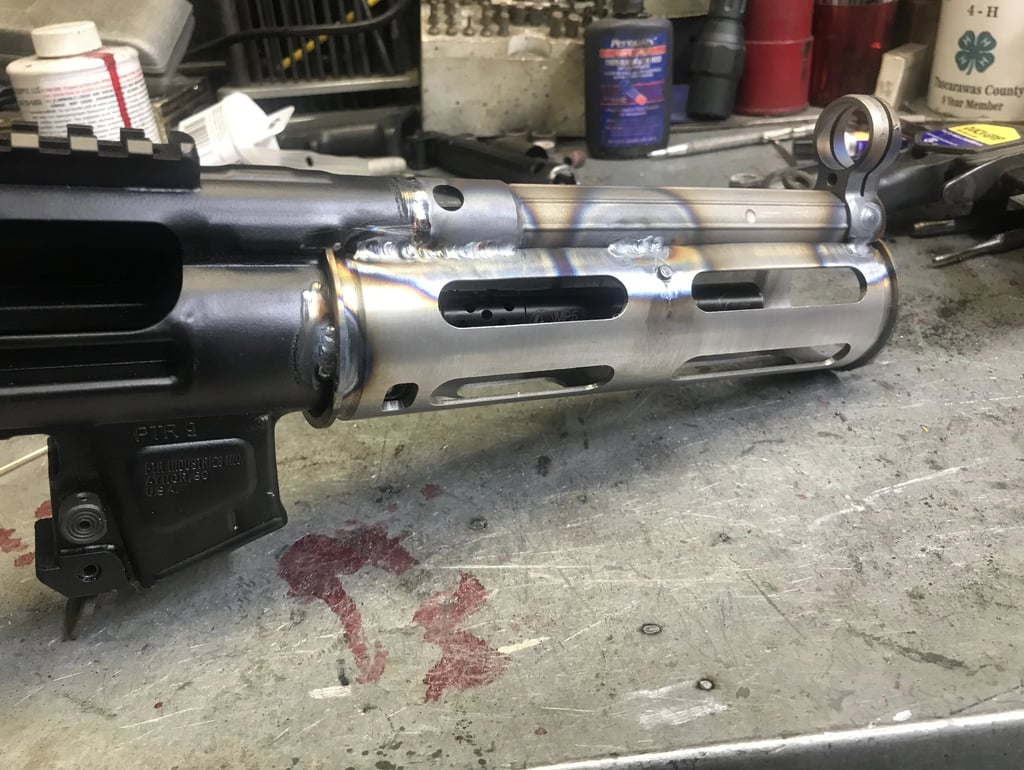

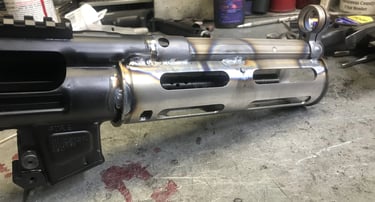

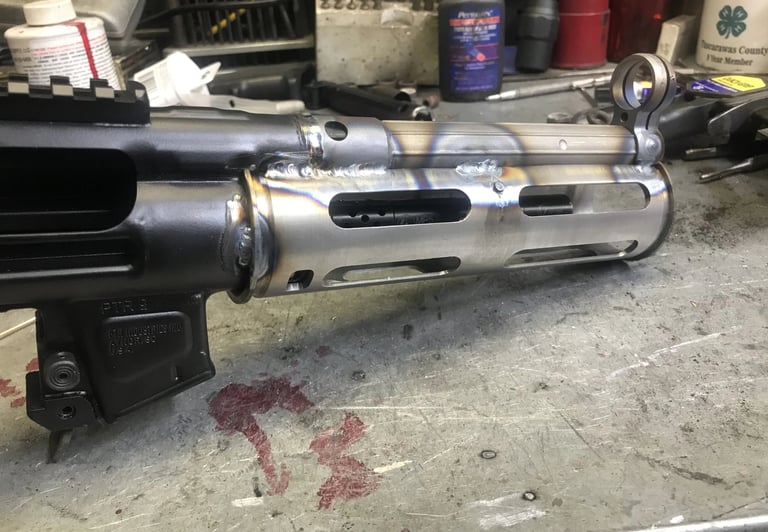

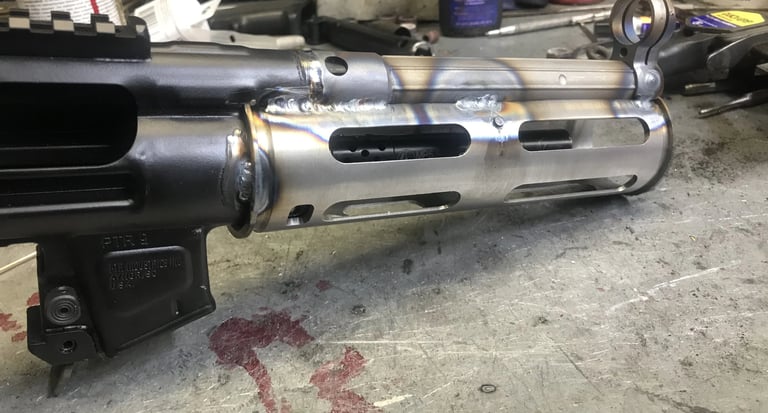

Abbildung 6: Zwischenstand eines Nachbaus einer MP5SD. Gut zu erkennen sind die Schweißpunkte, um den Bausatz zusammen- und in den Standardreceiver einzuschweißen. Quelle: Grease Gunner, Forum HK-Pro, 2020, https://www.hkpro.com/threads/ptr-608-clone-to-mp5sd-clone-conversion.559935/

Wer keine Lust hat, einen kompletten Umbau vornehmen zu lassen, für den gibt es Alternativen, um seine zivile HK SP5 optisch an eine MP5SD anzulehnen. Wie im letzten Absatz erklärt, ist es nicht einfach, damit getan, einen runden SD-Handschutz anzubauen, da sich die Hardware deutlich von der normalen Bauform unterscheidet. Ein schlauer Mensch hat sich einen Adapter ausgedacht, der sich ähnlich wie ein "normaler" Handschutz an einer Standard-MP5 / SP5 montieren lässt und die runde Form des SD-Handschutzes aufgreift, was die Montage des legendären Handschutzes ermöglicht.

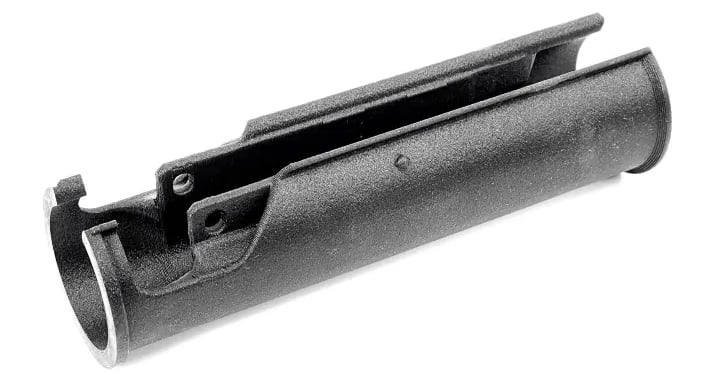

Weiter unten sind Bilder des angesprochenen Bootleg SD Handguard V2 Adapters von der Website hkbryce.com gezeigt. Der Adapter ist 3D-gedruckt mit einem kohlefaserverstärkten Nylon-Filament und soll auch hohe Schussfolgen temperaturtechnisch abkönnen. Gut zu erkennen ist auch die geklemmte Verbindung des Laufes mit dem Durchladerohr. Der Adapter wird mit der Schraube der Klemme befestigt und ragt über die Kornmontage hinaus, sodass die Warzen des Three-Lug-Mündungsfeuerdämpfers bedeckt sind. So kann ein Schalldämpfer oder Blast Deflector montiert werden, sodass dieser scheinbar in den Handschutz hineinragt.

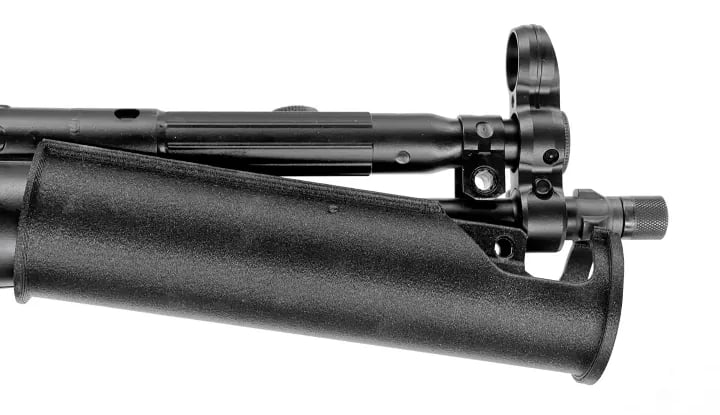

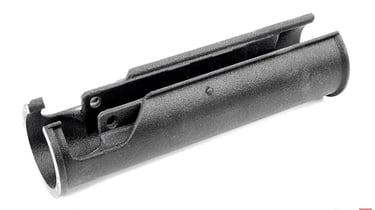

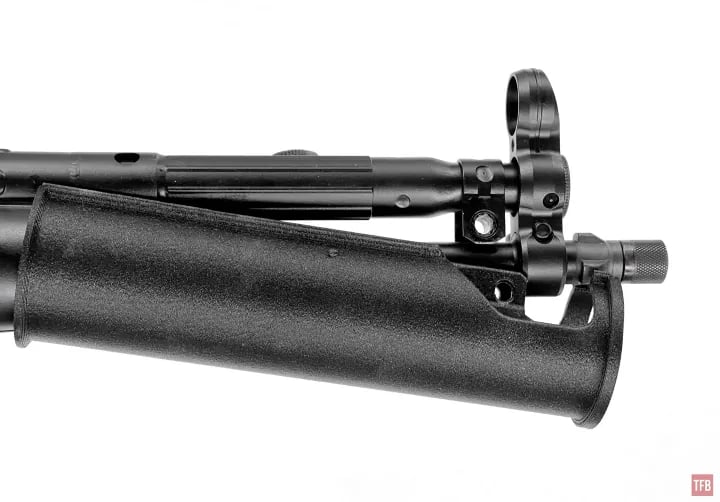

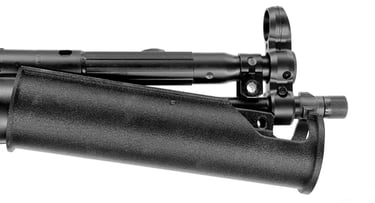

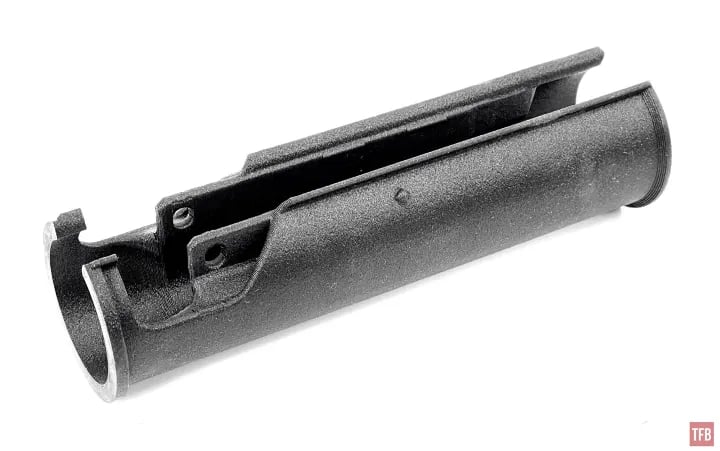

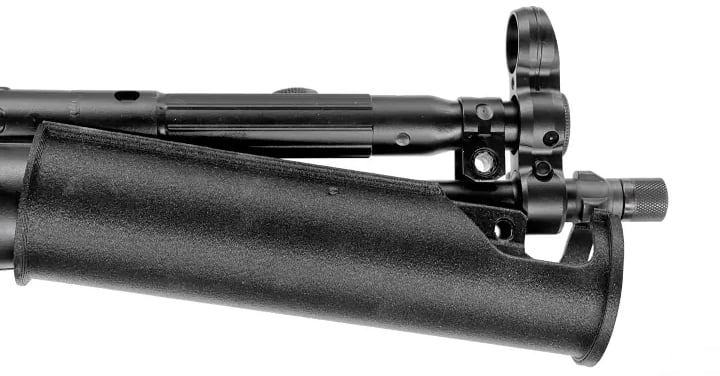

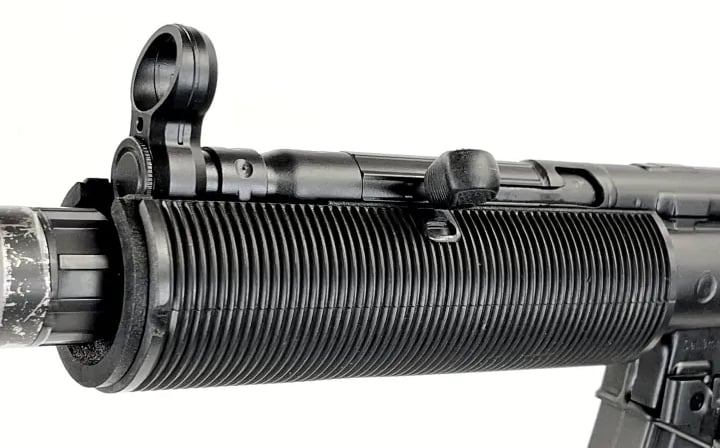

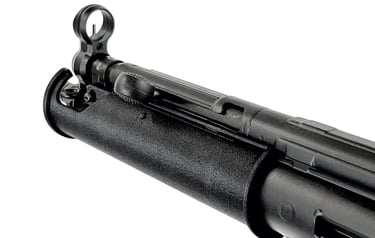

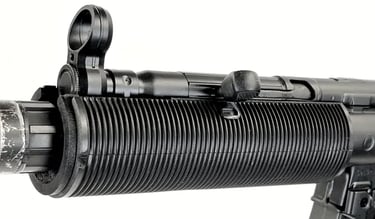

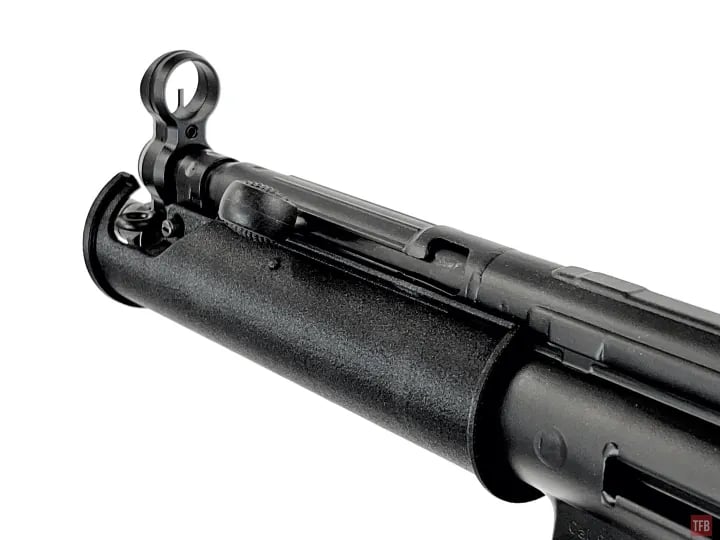

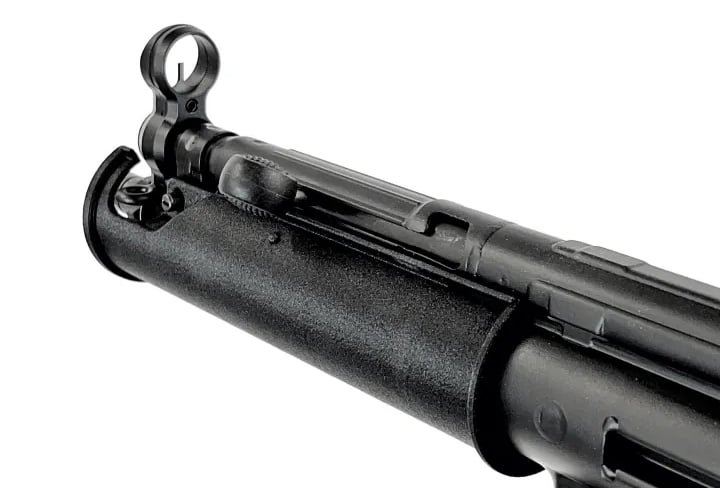

Abbildung 7: Bilder des 3D gedruckten "Boot Leg" Adapters von HK-Bryce und dessen schrittweise Montage an einer SP5 von Nicholas C, dokumentiert auf "The Firearms Blog". Quelle: Nicholas C. The Firearms Blog, 2024, https://www.thefirearmblog.com/blog/2024/01/04/hkbryce-bl-sd-handguard/.

Markant sind die Aussparungen des Adapters im vorderen Bereich. Diese dienen einerseits zur Montage, andererseits um Platz für die Riemenöse zu schaffen, die bei der standard MP5 unterhalb des Durchladerohrs sitzt. Wir erinnern uns: bei der SD Variante wurde diese extra nach oben versetzt um eine Verwendung weiter zu ermöglichen. In dieser Version mit Adapter wird die Öse durch den darüber liegenden Handschutz verdeckt.

Schaut man sich Bilder von solchen Bauten an, sehen diese wirklich überzeugend aus, je nach verwendetem Mündungsaufsatz. Natürlich fehlt hier völlig die technische Komponente der originalen MP5SD, jede Art von Munition verwenden zu können und im Subsonic-Bereich zu schießen. Jedoch birgt die Verwendung des Three-Lug Mündungsfeuerdämpfers den Vorteil der Flexibilität. Jeder passende Aufsatz kann verwendet werden, wobei der Adapter-typ weit verbreitet ist. Auch ist die Reinigung deutlich vereinfacht zum Original.

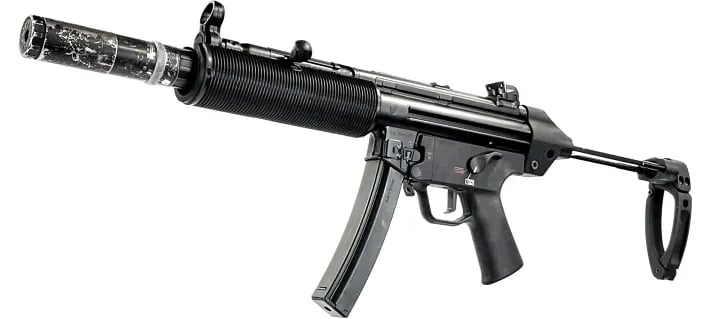

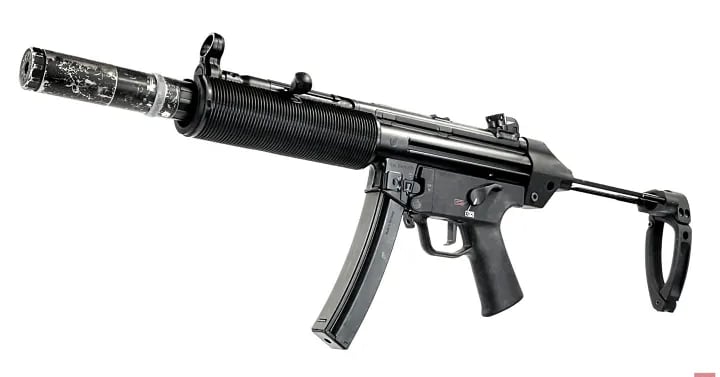

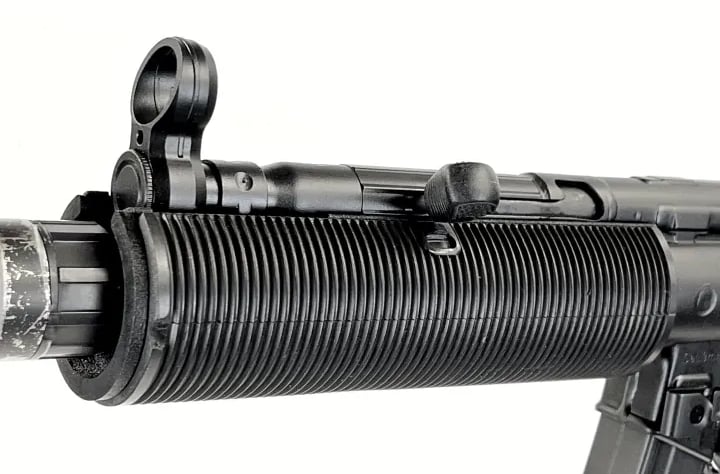

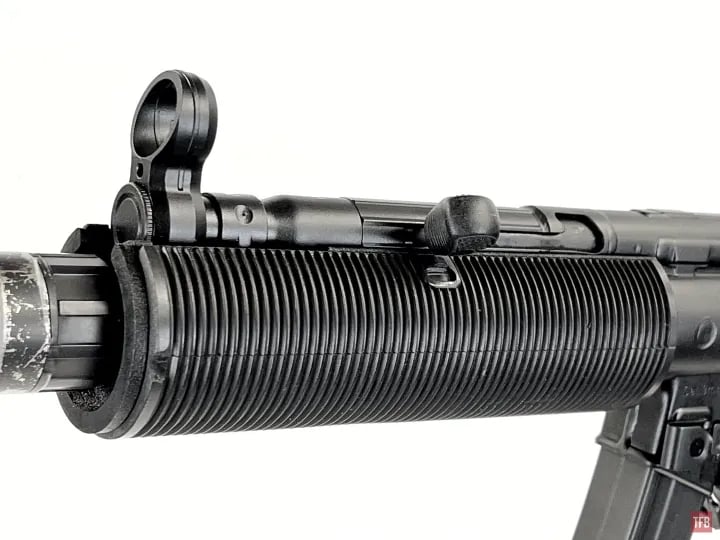

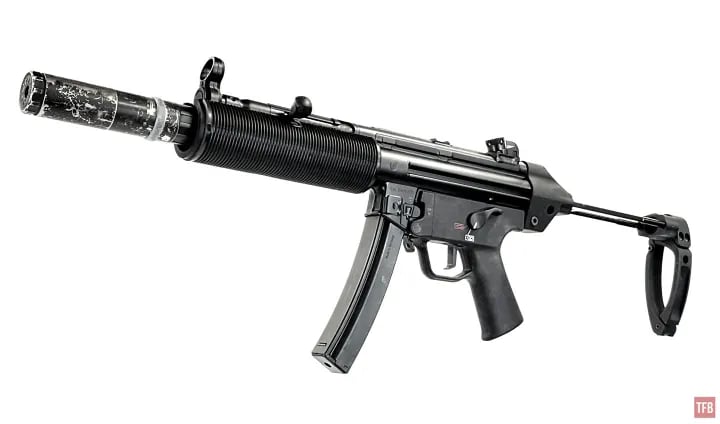

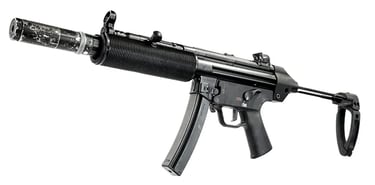

Abbildung 8: Bild des fertigen Umbaus der SP5 von Nicholas C. auf "The Firearms Blog". Quelle: Nicholas C. The Firearms Blog, 2024, https://www.thefirearmblog.com/blog/2024/01/04/hkbryce-bl-sd-handguard/

Das gezeigte Beispiel zeigt eine rustikale Lösung für den Schalldämpfer. Es gibt deutlich schönere Varianten, auch für den MP5 Mündungsaufsatz. Es wäre sogar möglich, eigene Lösungen anfertigen zu lassen, da es sogar Schnellkupplungen für die Three-Lug-Bauart gibt, welche sich mit einem Gewinde an beliebige Gegenstücke schrauben lassen. Diese Adapter haben eine geringe Bauhöhe und würden so unauffällig im Handschutz versenkt werden können. Wem eine Schalldämpfung unwichtig ist, könnte auch ein eigenes Design eines Blast Deflectors anfertigen lassen, das sich optisch stark an den Schalldämpfer der MP5SD anlehnt.

Leider lassen sich diese Umbauten nicht als Sportschütze realisieren, da die HK SP5 aus mehreren Gründen sportlich nicht zugelassen ist: Hülsenlänge unter 40 mm, Lauf unter 16" und optisch eine Kriegswaffe. Einzig eine Variante mit Magpulteilen wurde vom BKA auf Antrag von diewaffenbrüder.de für das sportliche Schießen freigegeben. Interessanterweise ist ein Blast Deflector, wie im unteren Bild gezeigt, im BKA-Bescheid inkludiert. Ein Trostpflaster für Sportschützen. Leider ist keine Modifikation dieser Variante möglich, ohne die Zulassung der Waffe für Sportschützen zu verlieren.

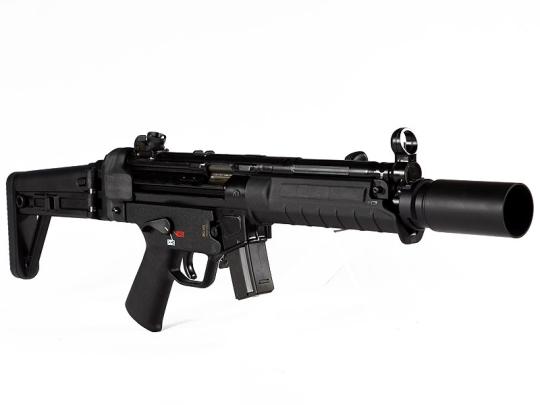

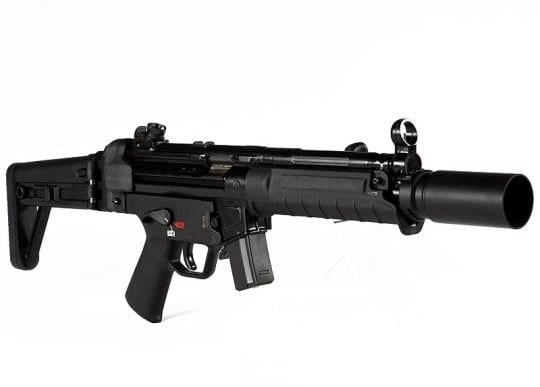

Abbildung 9: HK SP5 zugelassen für das sportliche Schießen, vertrieben durch "die Waffenbrüder". Eine sportliche Zulassung in Deutschland ist durch einen verbauten Handschutz von Magpul und einem anderen Schaft, in diesem Fall von B&T möglich. Der Klappschaft wurde blockiert, sodass die Waffe als Langwaffe eingestuft werden kann. Im Paket hier enthalten, aber für die Zulassung nicht notwendig der Blast Deflector von B&T. Quelle: Die Waffenbrüder, 2025, https://www.xn--diewaffenbrder-qsb.de/Waffen/Heckler-Koch-SP5-Sonder-Edition-fuer-Sportschuetzen-ohne-Blast-Deflector.html
